鋼絲麻豆黄色视频免费观看行業研究-拉伸斷口與其力學性能
一位長期從事鋼絲廠檢驗工作的工程師發現。鋼絲的拉伸試驗斷口與鋼絲的力學性能抗拉強度、屈服強度、伸長率、彎曲次數）有很大關係。
簡單的試驗
1、選擇200組帶有各種不合格項目的複驗試樣，10組合格的試樣
2、φ5.0預應力鋼絲，所有試樣均按照GB/T 5223-1995生產的1570MPa級。
3、采用設備10T麻豆黄色视频免费观看，試驗速度：100mm/min
4、在試驗過程中觀察鋼絲試驗斷口，同時進行分類，記錄。
相關數據：
試驗結束後，91麻豆精品无码一区二区三区觀察到200組複驗試樣，斷口有四種情況。
合格的試樣，拉伸斷口，隻有一種

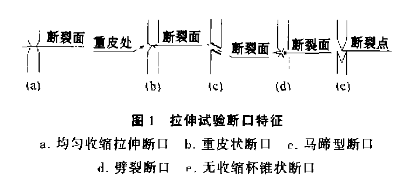

1、圖1a, 合格試樣，正常斷口
2、圖1b, 複驗試樣，外層有重皮狀斷口
3、圖1c, 複驗試樣，馬蹄形斷口
4、圖1d, 複驗試樣，中間帶有劈裂的斷口
5、圖1e, 複驗試樣，杯錐狀斷口
力學性能

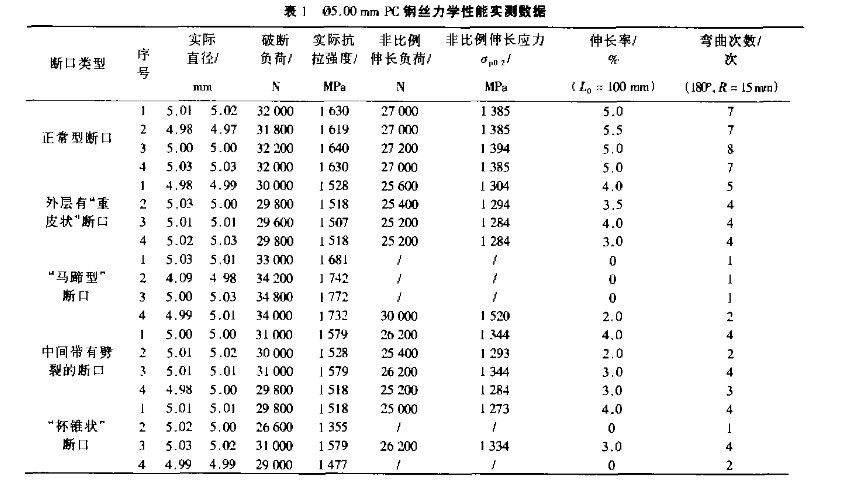

每一種斷口累出了四種數據，見下圖。根據GB/T5223-1995標準，φ5.0mm的1570MPa級消除應力鋼絲的力學性能為：
簡單的試驗
1、選擇200組帶有各種不合格項目的複驗試樣，10組合格的試樣
2、φ5.0預應力鋼絲，所有試樣均按照GB/T 5223-1995生產的1570MPa級。
3、采用設備10T麻豆黄色视频免费观看，試驗速度：100mm/min
4、在試驗過程中觀察鋼絲試驗斷口，同時進行分類，記錄。
相關數據：
試驗結束後，91麻豆精品无码一区二区三区觀察到200組複驗試樣，斷口有四種情況。
合格的試樣，拉伸斷口，隻有一種
1、圖1a, 合格試樣，正常斷口
2、圖1b, 複驗試樣，外層有重皮狀斷口
3、圖1c, 複驗試樣，馬蹄形斷口
4、圖1d, 複驗試樣，中間帶有劈裂的斷口
5、圖1e, 複驗試樣，杯錐狀斷口
力學性能
每一種斷口累出了四種數據，見下圖。根據GB/T5223-1995標準，φ5.0mm的1570MPa級消除應力鋼絲的力學性能為：
規定非比例伸長應力σpε=1330MPa,伸長率δ100≥4%，彎曲不小於4次。由此91麻豆精品无码一区二区三区可以看出正常的斷口對應的力學性能可以滿足要求。馬蹄形斷口是有著最差的力學性能。
