一、彈簧鋼的力學性能測試方案

公司名稱：某公司
材料名稱：彈簧鋼
執行標準：GB/T228-2002
試樣參數：直徑11mm    標距/跨距50mm
試驗速度：5mm/min
試驗方法：拉伸
引 伸 計：YYU-5050
夾    具：30T手扳式拉伸夾具
試驗設備：彈簧鋼拉力国产三级片麻豆 CMT6305
二、彈簧鋼的力學性能測試製樣要求：
試驗方案：①選用KZ-4305国产三级片麻豆，配30T楔形拉伸夾具，Ф8-16夾塊；
②將国产三级片麻豆準備好並裝上夾具及夾塊；
③測量試樣尺寸並安裝於夾具中；
④安裝引伸計並清零；
⑤設置5mm/min的速度運行，直到試樣斷裂。

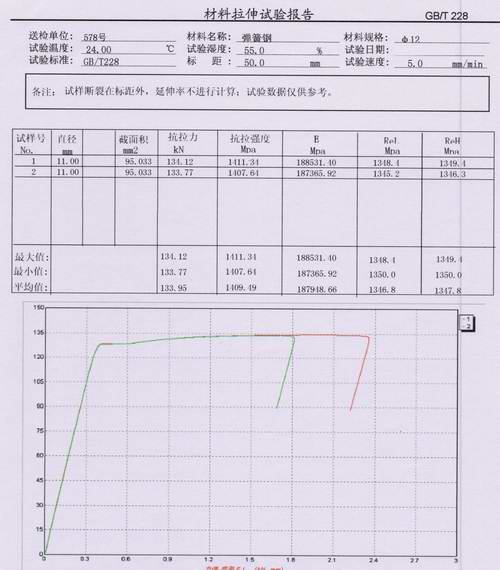

三、彈簧鋼拉伸試驗報告內容：

①試樣尺寸            ②最大力         ③ 彈性模量（E）               ④ReH                      ⑤ReL                ⑥力值-變形曲線

四、彈簧鋼的力學性能測試參考：
彈簧在衝擊、振動或長期交應力下使用，所以要求彈簧鋼有高的抗拉強度、彈性極限、高的疲勞強度。彈簧鋼應具有優良的綜合性能，如力學性能(特別是彈性極限、強度極限、屈強比)、抗彈減性能(即抗彈性減退性能，又稱抗鬆弛性能)、疲勞性能、淬透性、物理化學性能(耐熱、耐低溫、抗氧化、耐腐蝕等)。為了滿足上述性能要求，彈簧鋼具有優良的冶金質量(高的純潔度和均勻性)、良好的表麵質量(嚴格控製表麵缺陷和脫碳)、精確的外形和尺寸。
